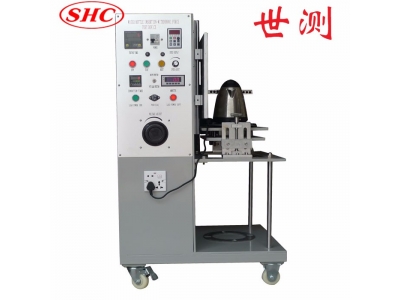

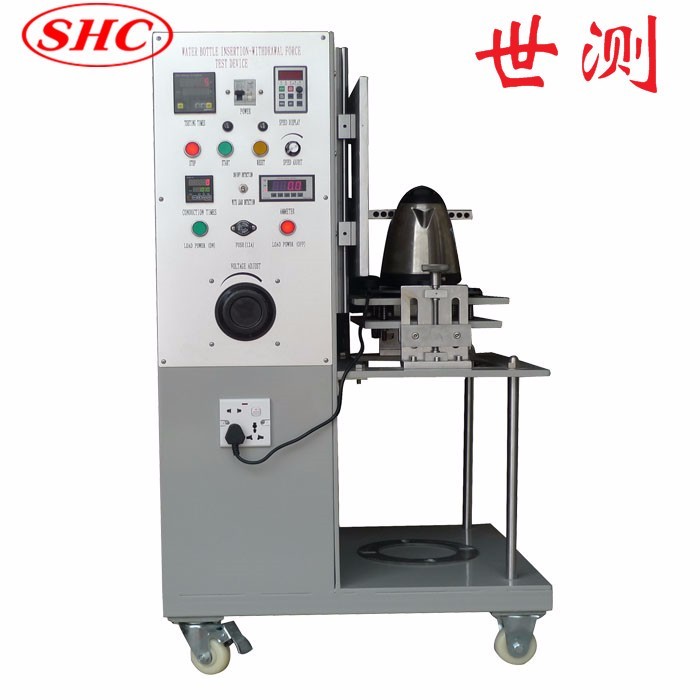

無繩水壺插拔測試儀
水壺插拔測試儀是根據IEC60335-2-15標準中22.103條款、GB4706-19第22.106要求而制造的，用于檢測無繩水壺與基座的插拔壽命。
- 型號： SC-HCB01
- 品牌： 廣州世測（SHC)
- 技術標準： 根據IEC60335-2-15標準中22.103條款、GB4706-19第22.106要求
產品概述
水壺插拔測試儀是根據IEC60335-2-15標準中22.103條款、GB4706-19第22.106要求而制造的，用于檢測無繩水壺與基座的插拔壽命。
試驗原理及產品特點
試驗原理：通過電機加曲柄連桿驅動，使機械手帶動無繩水壺以每分鐘10次的頻率放到基座上拔出10000次，該試驗在不通電情況下再進行10000次。負載試驗時將壺的兩個導電插腳短路，外接負載在額定電壓下提供1.1倍額定電流。
產品特點：本設備可預置試驗次數（zui多為999999次），在運行中自動記錄試驗次數和導通的次數，達到預置的次數時，設備自動停機。
技術參數
序號 | 項目 | 參數 |
1 | 工作電源 | AC220V 50Hz |
2 | 測試工位 | 1 |
3 | 驅動 | 調速電機+曲柄連桿 |
4 | 插拔行程 | 100mm |
5 | 插拔速率 | 10次/min（變頻調速） |
6 | 總計數次數 | 1～999999 |
7 | 負載/導通測試次數 | 1～999999 |
8 | 夾具 | 水平夾持及垂直夾持 |
9 | 負載電流 | 1.1倍額定電流，外接 |
10 | 負載測試與非負載測試 | 可切換 |
