灼熱絲試驗儀
本試驗儀器主要用于電子電器部件或零件在故障或過載條件下，可能達到過高的溫度或點燃它們附近的零件，灼熱絲試驗模擬灼熱元件或過載的電阻之類的熱源或點火源在短時間所造成的熱應力，用模擬技術評定著火危險性。
- 型號： SC-ZR506
- 品牌： 廣州世測（SHC)
- 技術標準： IEC60695 - 2 - 10 / 11 / 12 / 13、IEC60884-1、GB2099.1、IEC60335-1、GB4706.1、VDE0620
產品說明
本試驗儀器主要用于電子電器部件或零件在故障或過載條件下，可能達到過高的溫度或點燃它們附近的零件，灼熱絲試驗模擬灼熱元件或過載的電阻之類的熱源或點火源在短時間所造成的熱應力，用模擬技術評定著火危險性。
產品在使用過程中，因過載、短路、電接觸不良或其它故障條件，可能達到過高的溫度而引起著火的危險性。灼熱絲試驗即是模擬過載的電阻熱源在短時間內對樣品施加熱應力，通過觀察和測量，以此來評定樣品的著火危險性。
灼熱絲試驗儀將規定材質(φ4 >77% Ni/20±1 % Cr)和形狀的電熱絲用大電流加熱至試驗溫度(550℃～960℃)1min后，以規定壓力(0.95N)垂直灼燙試品30s，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度(GWIT)、可燃性和可燃性指數(GWFI)。
應用范圍
適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。
滿足標準
IEC60695 - 2 - 10 / 11 / 12 / 13、IEC60884-1、GB2099.1、IEC60335-1、GB4706.1、VDE0620
產品特點

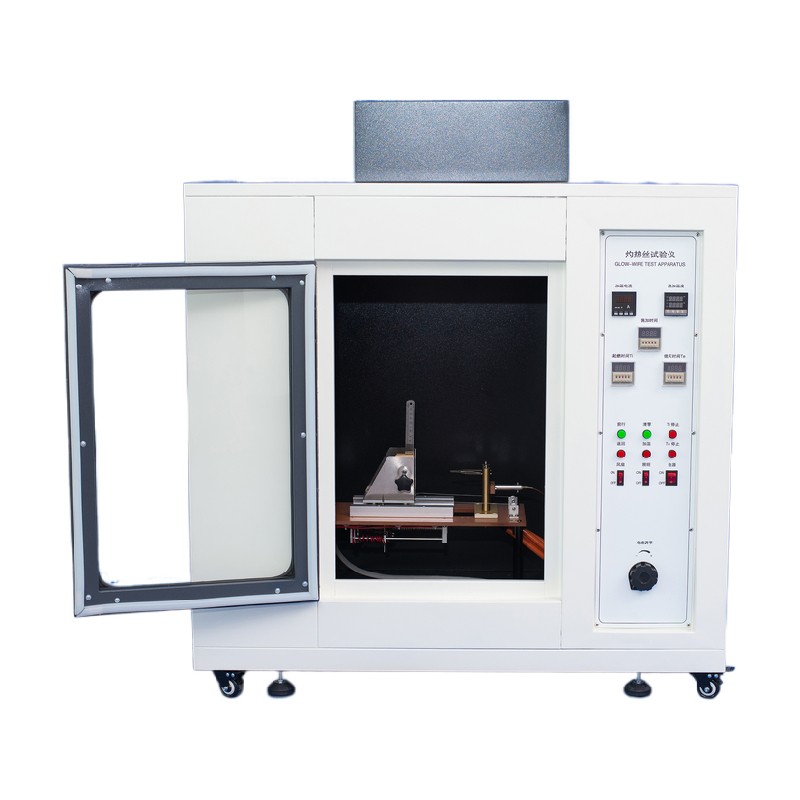

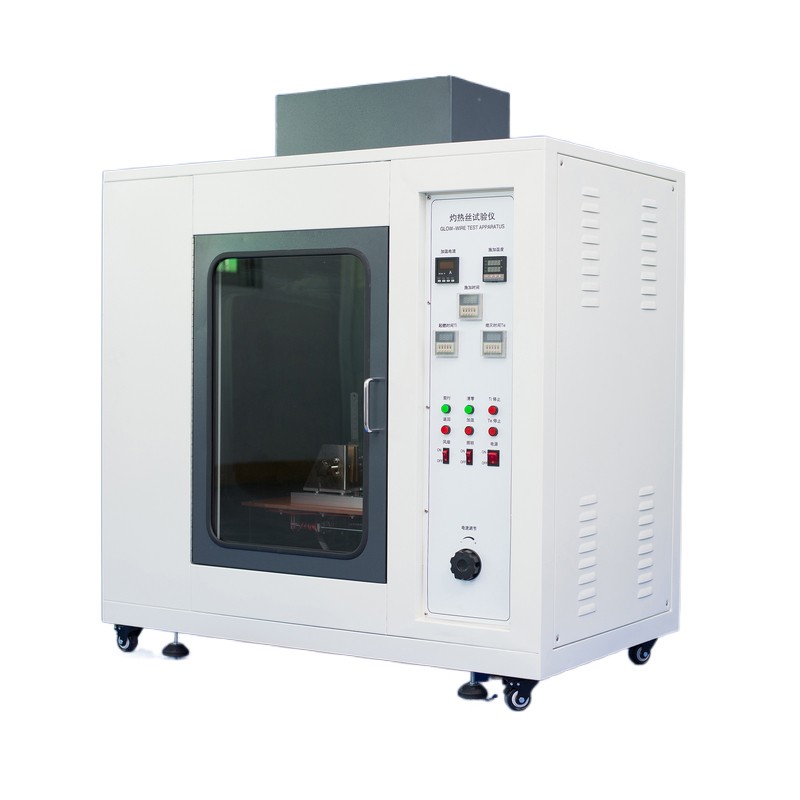

本試驗儀控制系統自動化，啟動后裝夾試樣的小車會自動將試樣運行到灼熱絲處，到達設定的灼熱時間后會自動返回，內部為黑色背景，帶有抽風和照明裝置，時間、溫度數字顯示，方便觀察記錄。
技術規格
序號 | 項目 | 參數 |
1 | 型號 | SC-ZR506 |
2 | 灼熱絲 | Ф4mm ± 0.04mm 鎳鉻絲（77% Ni/20±1 % Cr） |
3 | 熱電偶 | 測溫采用 ?1.0mm 鎳鉻鎧裝 ( K 型 ) 進口熱電偶 |
4 | 溫度 | 常溫 ~ 1000℃ 可調節 |
5 | 溫度容許誤差 | 500 ~ 750℃±5℃；750 ~ 960℃±10℃ |
6 | 試驗壓力 | 0.95N±0.1N |
7 | 壓入深度 | 7mm ± 0.5mm |
8 | 移動速度 | 10mm /s ～ 25mm /s |
9 | 試驗時間 | 30s±0.1s，設置0 ~ 99 分 99 秒范圍內可調 |
10 | 引燃鋪墊板厚 | 厚10mm 白松木板覆12g /m 2 ～ 30g /m 2 標準絹紙 |
11 | 試驗區容積 | ≥ 0.5m 3 背景黑色，帶玻璃觀察門； |
12 | 箱內照度 | 小于 20LUX |
13 | 電源功率 | AC 220V /50Hz |
