水平垂直燃燒試驗機系列產品是根據UL94、GB2408-2008、GB/T5169-14(IEC60695-11-2) 《1KW標稱預混合型火焰設備、確認試驗方法和導則》、IEC60695-11-3（5VA、5VB級材料,火焰功率:500W）、IEC60695-11-4（V-1級材料,火焰功率:50W?）、GB/T5169-16(IEC60695-11-10)《50W火焰試
一、產品概述：

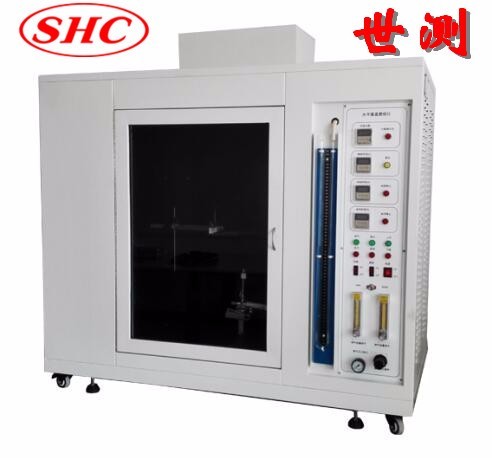

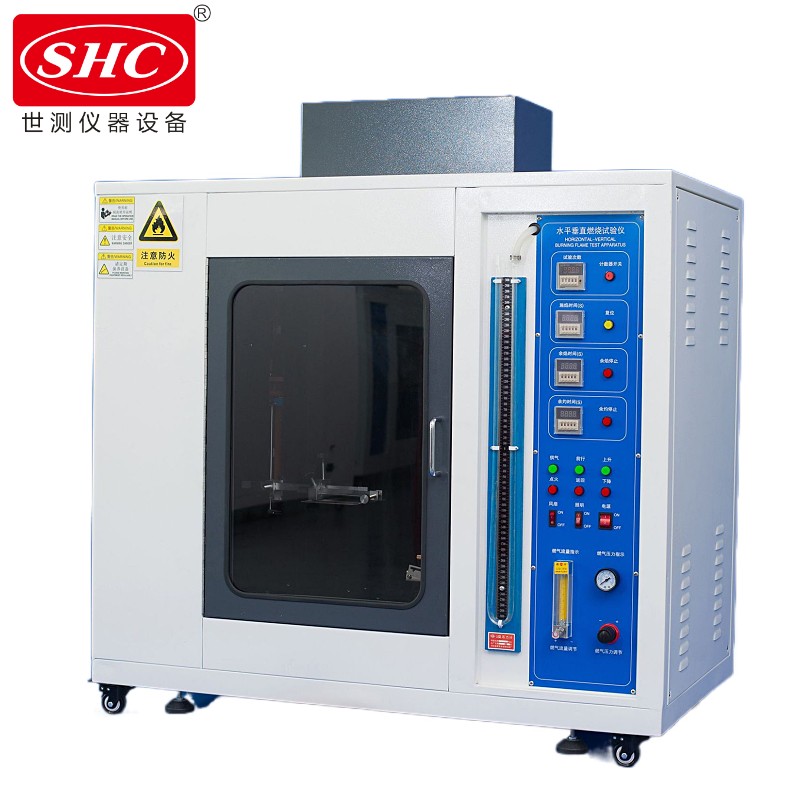

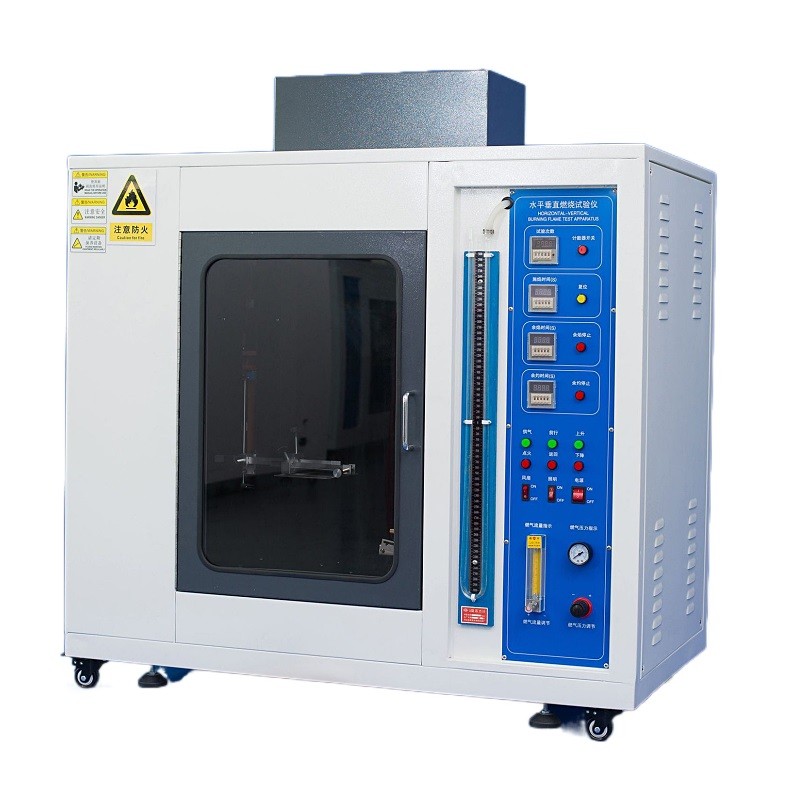

水平垂直燃燒試驗機系列產品是根據UL94、GB2408-2008、GB/T5169-14(IEC60695-11-2) 《1KW標稱預混合型火焰設備、確認試驗方法和導則》、IEC60695-11-3（5VA、5VB級材料,火焰功率:500W）、IEC60695-11-4（V-1級材料,火焰功率:50W ）、GB/T5169-16(IEC60695-11-10)《50W火焰試驗方法》、 GB/T5169-17（ IEC60695-11-20）《500W火焰試驗方法》、GB5169.15、GB11020、等標準的相關條款要求而設計制造的,模擬電工電子產品周圍發生著火時早期階段火焰的影響，以便通過模擬技術評定著火危險程度。主要用于對塑料及其他非金屬材料部件樣品、固體材料和按ISO845的方法測定時視在密度不小于250kg/m'的泡沫塑料的相對燃燒特性進行水平、垂直可燃性試驗。
本系列產品均采用積分式進氣點火系統，燃燒延時僅0.1秒，確保氣體的充分燃燒時間；黑色亞光背景，多功能火焰量規，火焰調節簡單實用；箱體全不銹鋼，觀察窗口大；進口高精度數顯儀表，外形美觀；集多項國內外同類產品的優點，用料考究，做工扎實，品質優異，性能穩定，耐用美觀。
二、型號規格及技術參數
參數型號 | SC-HVF-01 | SC-HVF-02 | SC-HVF-03 | SC-HVF-04 |
功率/等級 | 50W(V0 、V1、V2) | 500W（5VA、5VB） | 50W/500W雙功率切換 | 1KW |
符合標準 | UL94、IEC60695-11-4/10 | UL94、IEC60695-11-3 /20 | IEC60695-11-3/4/10/20 | IEC60695-11-2 |
計時裝置 | 9999X0.1s | 9999X0.1s | 9999X0.1s | 9999X0.1s |
燃燒角度 | 0°、20°、45° | 0°、20°、45° | 0°、20°、45° | 0°、20°、45° |
火焰高度 | 20±1mm | 40±2mm | 20±1mm/40±2mm | 50-60mm |
測溫距離 | 10±1mm | 55±1mm | 10±1mm/55±1mm | 95±1mm |
噴燈標準 | IEC60695-11-4/10,UL94 | IEC60695-11-3/20,UL94 | IEC60695-11-3/4/10/20 | IEC60695-11-2 |
溫度檢測 | MAX 1100°C | MAX 1100°C | MAX 1100°C | MAX 1100°C |
氣體流量 | 105±10 ml/min | 965±30ml/min | 105±10 ml/min 965±30ml/min | 650 ml/min丙烷 10L/min空氣 |
水柱高度 | <10mm | 125±5mm | 配U型壓差計 | 配U型壓差計 |
校驗時間 | 44±2S | 54±2S | 45±5S | 44/54±2S |
流量精度 | 1% | 1% | 1% | 1% |
測溫銅頭 | Ф5.5mm±0.01mm,鉆孔前重:1.76g±0.01g. Cu-ETP純度:99.96% | Ф9mm±0.01mm,鉆孔前重 ：10g±0.05g. Cu-ETP，純度：99.96% | Ф5.5mm及Ф9mm±0.01mm 銅頭，Cu-ETP純度:99.96% | Ф9mm±0.01mm,鉆孔前重 ：10g±0.05g.Cu-ETP |
氣體類別 | 甲烷或煤氣 | 甲烷或煤氣 | 甲烷或煤氣 | 丙烷和空氣 |
箱體容積 | 大于0.75立方，內壁黑色，亮度小于20lx | 大于0.75立方，內壁黑色，亮度小于20lx | 大于0.75立方，內壁黑色，亮度小于20lx | 大于1立方，內壁黑色，亮度小于20lx |
型號規格及技術參數
參數型號 | SC-HVF-01 | SC-HVF-02 | SC-HVF-03 | SC-HVF-04 |
功率/等級 | 50W(V0 、V1、V2) | 500W（5VA、5VB） | 50W/500W雙功率切換 | 1KW |
符合標準 | UL94、IEC60695-11-4/10 | UL94、IEC60695-11-3 /20 | IEC60695-11-3/4/10/20 | IEC60695-11-2 |
計時裝置 | 9999X0.1s | 9999X0.1s | 9999X0.1s | 9999X0.1s |
燃燒角度 | 0°、20°、45° | 0°、20°、45° | 0°、20°、45° | 0°、20°、45° |
火焰高度 | 20±1mm | 40±2mm | 20±1mm/40±2mm | 50-60mm |
測溫距離 | 10±1mm | 55±1mm | 10±1mm/55±1mm | 95±1mm |
噴燈標準 | IEC60695-11-4/10,UL94 | IEC60695-11-3/20,UL94 | IEC60695-11-3/4/10/20 | IEC60695-11-2 |
溫度檢測 | MAX 1100°C | MAX 1100°C | MAX 1100°C | MAX 1100°C |
氣體流量 | 105±10 ml/min | 965±30ml/min | 105±10 ml/min 965±30ml/min | 650 ml/min丙烷 10L/min空氣 |
水柱高度 | <10mm | 125±5mm | 配U型壓差計 | 配U型壓差計 |
校驗時間 | 44±2S | 54±2S | 45±5S | 44/54±2S |
流量精度 | 1% | 1% | 1% | 1% |
測溫銅頭 | Ф5.5mm±0.01mm,鉆孔前重:1.76g±0.01g. Cu-ETP純度:99.96% | Ф9mm±0.01mm,鉆孔前重 ：10g±0.05g. Cu-ETP，純度：99.96% | Ф5.5mm及Ф9mm±0.01mm 銅頭，Cu-ETP純度:99.96% | Ф9mm±0.01mm,鉆孔前重 ：10g±0.05g.Cu-ETP |
氣體類別 | 甲烷或煤氣 | 甲烷或煤氣 | 甲烷或煤氣 | 丙烷和空氣 |
箱體容積 | 大于0.75立方，內壁黑色，亮度小于20lx | 大于0.75立方，內壁黑色，亮度小于20lx | 大于0.75立方，內壁黑色，亮度小于20lx | 大于1立方，內壁黑色，亮度小于20lx |
